📢 La mise en service du système SIGENSTOR se fait uniquement par l’intermédiaire de l’application MySIGEN (disponible sur Play Store & Apple Store). La présence d’un réseau 4G est donc obligatoire.
🚨 Le système SIGEN doit être connecté à internet via un câble RJ45 pour la programmation initiale, pas en WIFI.
🚨 Les onduleurs SIGENERGY n’étant pas pourvus d’isolation galvanique, si vous souhaitez faire valider le système par le Consuel, un coffret électrique intégrant une protection redonante, de type disjoncteur+interdifférentiel de type B sera obligatoire. Ce dernier s’installera en sortie AC du SIGENERGY. Consultez-nous pour en connaître les tarifs.
🌐 Pour bénéficier de la garantie de 10 ans, les systèmes SIGENSTOR doivent obligatoirement être connecté à internet (sur le cloud My Sigen). Plusieurs méthodes de connexion sont disponibles : Ethernet (RJ45), Wifi, ou 4G. Nous recommandons pour plus de stabilité une connexion Ethernet RJ45.
1. Pose & câblage du coffret (”Gateway”)
Comment relier le GATEWAY ?
📢 Le pdf ci-contre schématise le principe de branchement du GATEWAY vers le TGBT et le compteur électrique, afin de permettre un back-up intégral du tableau. Le principe s’applique pour du mono ou du triphasé.

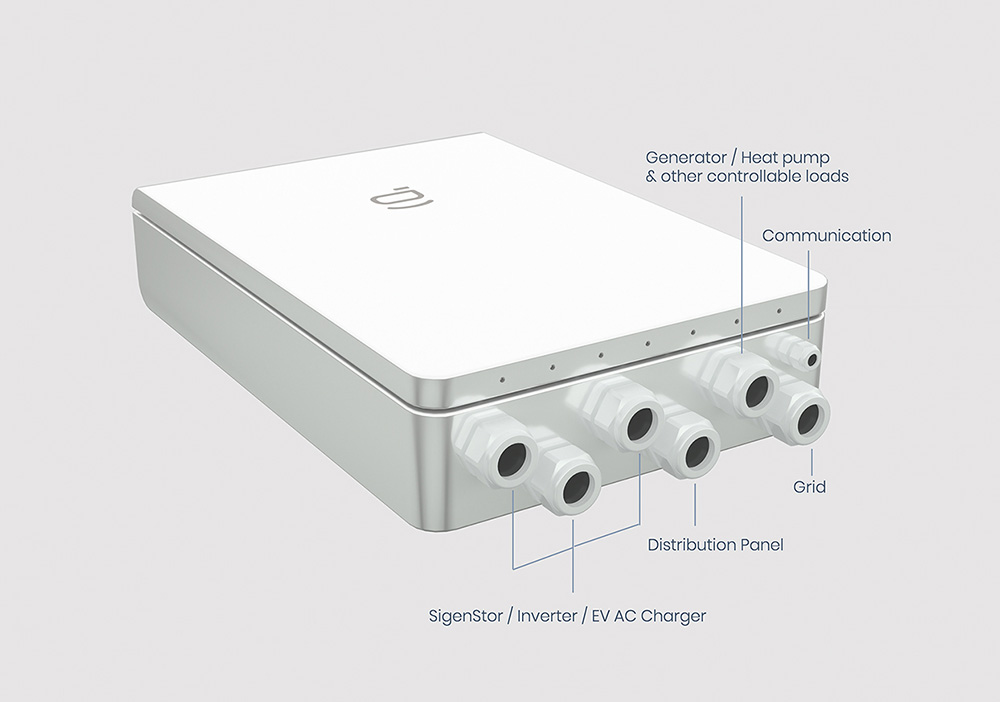

💡 Le coffret GATEWAY permet de faire un backup intégral de l’habitation, via le système batterie SIGENSTOR. Cela implique le câblage direct du disjoncteur d’abonné (500mA) sur le coffret GATEWAY. En sortie de ce dernier, le tableau électrique du client (TGBT) sera câblé en aval.
⚠️ Le GATEWAY est obligatoire en cas d’utilisation OFF GRID du système SIGENSTOR (site isolé). Il permettra aussi la connexion d’un groupe électrogène (via le port “SMART LOAD”).
Synoptique de principe de câblage
-

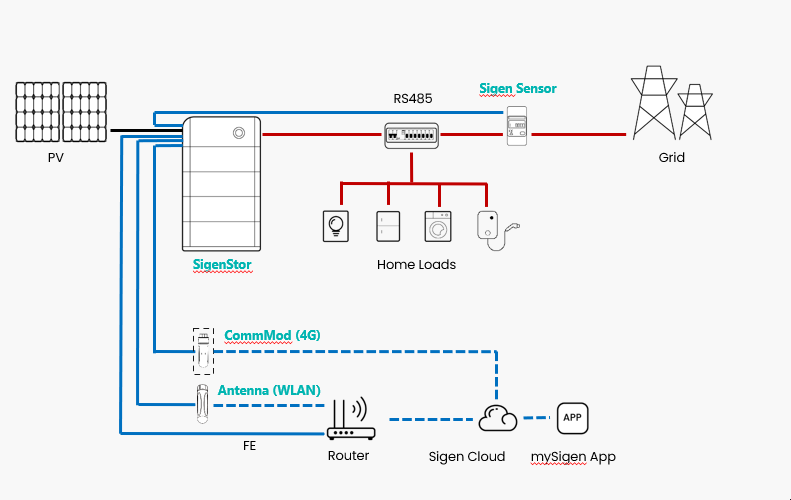

Version connecté EDF, sans backup :
⚠️ La version sans backup ne nécessite pas de coffret GATEWAY, mais uniquement un compteur d’énergie “SIGEN SENSOR”.
-

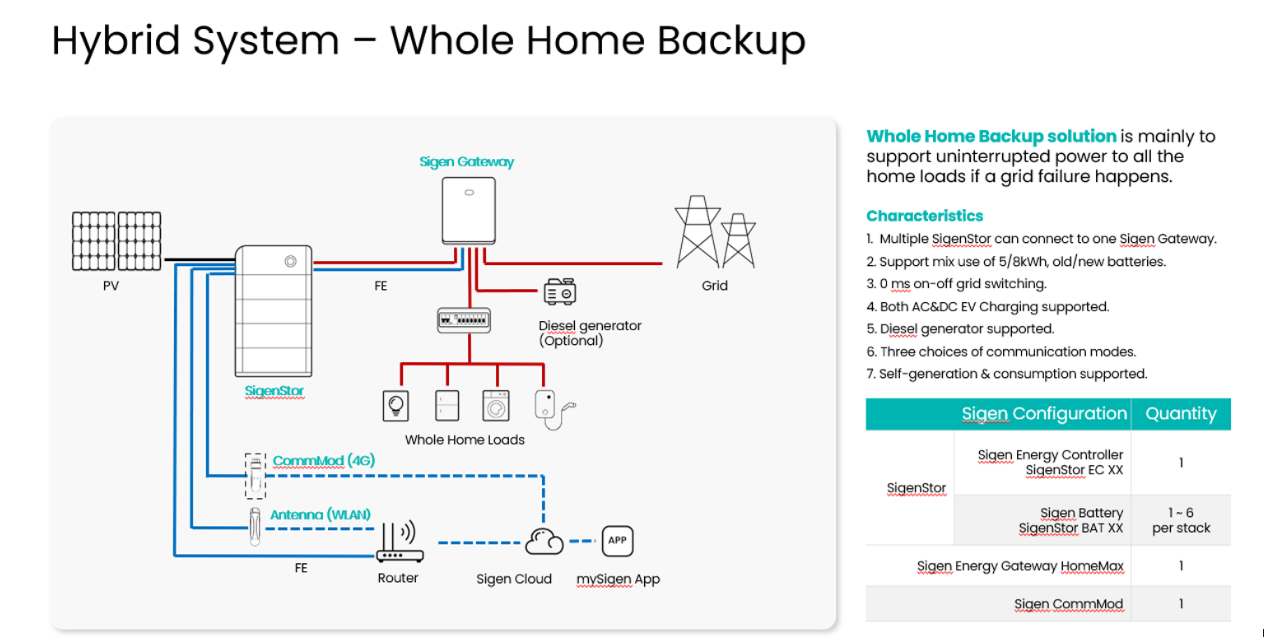

Version connecté EDF, backup intégral :
⚠️ La version back-up complète nécessite l’installation d’un coffret GATEWAY mono & triphasé. Elle ne nécessite pas l’intégration d’un compteur “SIGEN SENSOR” car toute l’énergie du système est décomptée via le GATEWAY.
-

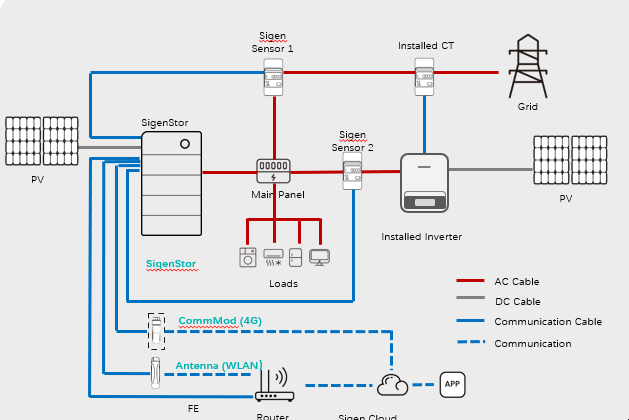

Version connecté EDF (hybride), rétrofit d’un onduleur PV existant
❓ L’intégration d’un onduleur PV en rétrofit (”AC COUPLING”) se fait via le rajout d’un compteur d’énergie (”SIGEN SENSOR 2”).
💡 La version en rétrofit, SANS BACKUP, ne nécessite pas le GATEWAY.
Comment installer et câbler le coffret GATEWAY ?
Manuel de pose du coffret HOMEMAX GATEWAY SP (monophasé)
Manuel de pose du coffret HOMEMAX GATEWAY TP (triphasé)
Câblage d’un groupe électrogène pour démarrage automatique
⚠️ Nécessite la présence du GATEWAY. Automatisation d’un démarrage groupe via contact sec 2 fils.
2. Guide d’installation rapide :
⚠️ A consulter impérativement avant l’installation.
Guide de démarrage rapide SIGENSTOR monophasé
Guide de démarrage rapide SIGENSTOR triphasé
Vidéo d’instruction de montage du système SIGENERGY
-
Version triphasée (TP)
Guide d'installation de la station solaire SIGENERGY
-
Version monophasée (SP)
Guide d'installation de la station solaire SIGENERGY SIGENSTOR (monophasée)
Documentation à télécharger
-
Documentation & manuels détaillés
Manuel d’installation du système SIGENSTOR HOME (monophasé) fr.pdf
Manuel d'installation du système SIGENSTOR HOME (triphasé)

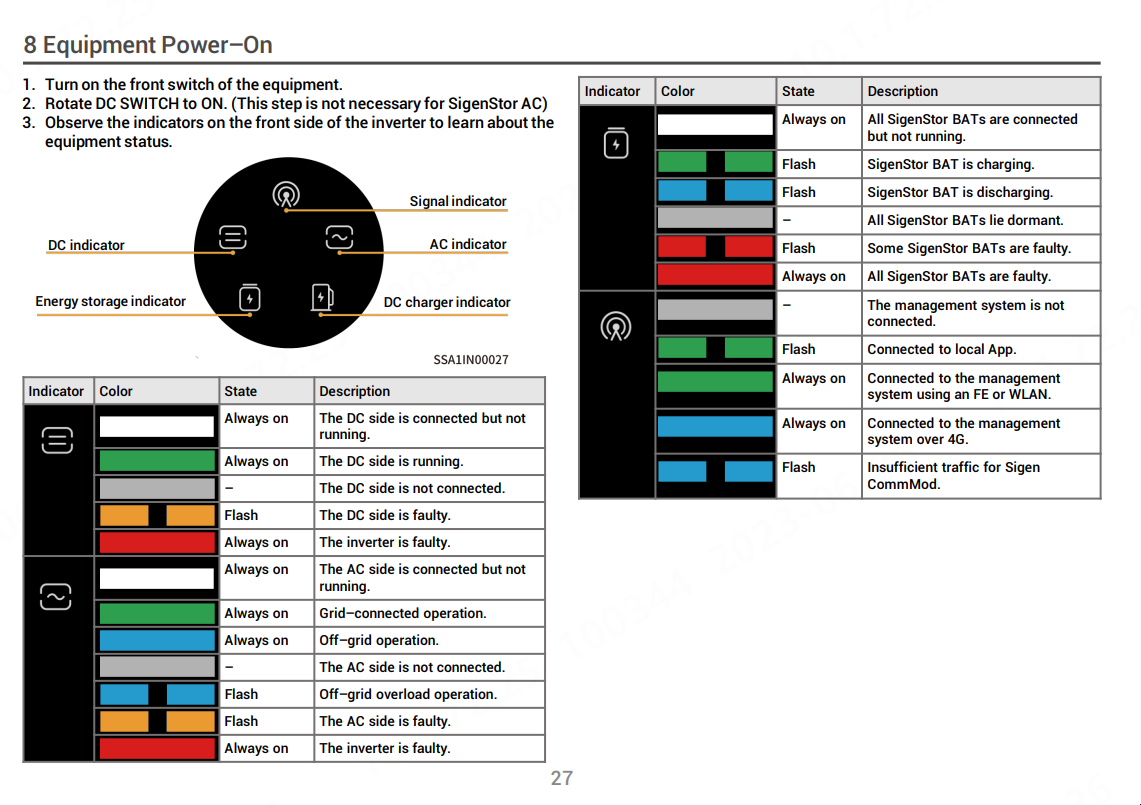

3. Démarrage du système & mise en service
⚠️ La mise en service du système SIGENSTOR se fait uniquement par l’intermédiaire de l’application MySIGEN (disponible sur Play Store & Apple Store). La présence d’un réseau 4G est donc obligatoire.
🚨 Le système SIGEN doit être connecté à internet via un câble RJ45 pour la programmation initiale, pas en WIFI.
Guide de mise en route via l’application SIGEN

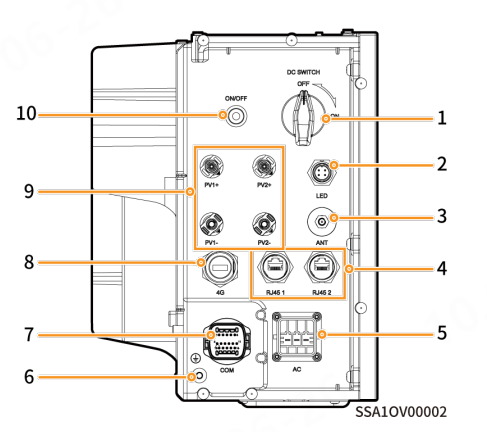

Vue des connectiques de l’onduleur
4. Cas ou un onduleur solaire est déjà installé ?

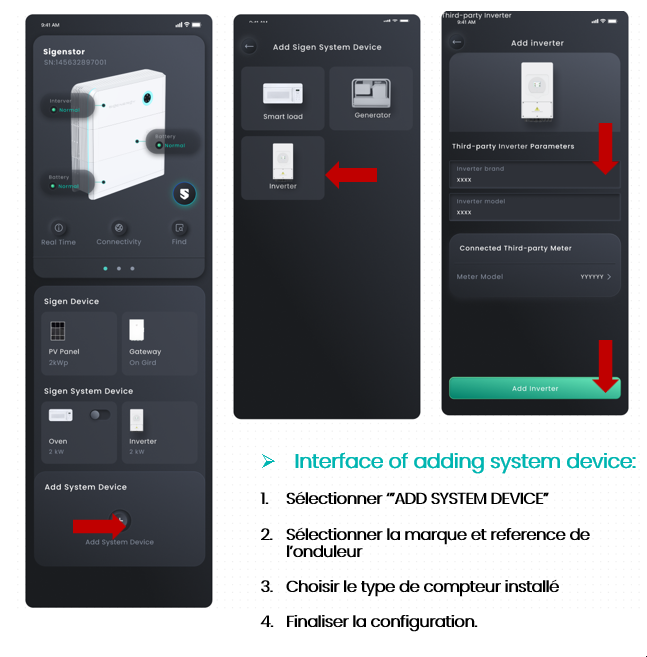

❓ Procédure à suivre dans le cas où le client possède déjà un onduleur photovoltaïque (ex : Fronius, SMA, etc …).
⚠️ En cas de coupure EDF (= fonctionnement OFF GRID), les onduleurs tiers ne pourront pas être pilotés par le système SIGEN. C’est la raison pour laquelle il est préférable de connecter l’ensemble des panneaux solaires sur les trackers MPPT du SIGENSTOR, afin de bénéficier d’une centrale solaire 100% fonctionnelle, même en l’absence d’EDF.
5. Certificats UTE
Norme VDE-VFR2019 pour la gamme monophasée
Norme VDE-VFR2019 pour la gamme triphasée
