Il ne faut jamais connecter les panneaux au régulateur de charge tant que les batteries ne sont pas connectées. D’autre part, il ne faut jamais déconnecter les batteries du régulateur sans avoir au préalable déconnecté les panneaux.
En effet, ces deux erreurs vont perturber le micrologiciel du MPPT et peuvent dérégler la tension de charge pouvant ensuite aboutir à une surtension ou sous-tension des batteries.

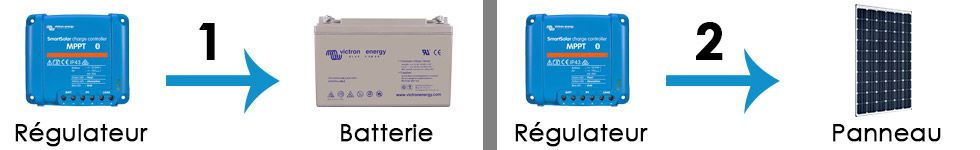

Ordre de connexion de votre Kit Solaire

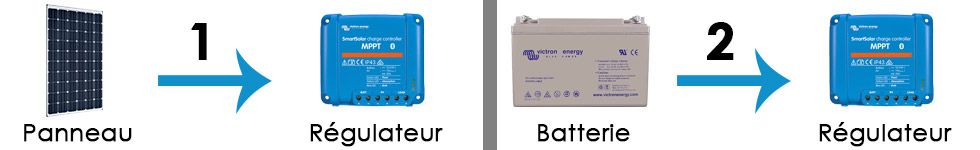

Ordre de déconnexion de votre Kit Solaire
Que veut dire les lumières de mon régulateur MPPT ?
- Pour les modèles MPPT 75/10, 75/15, 100/15 :
Si la lumière verte est :
- Eteinte : le parc batterie n’est pas connecté ou la tension est trop faible
- Allumée fixe : le parc batterie est connecté et l’un des deux modes conventionnels est actif.
- Clignote rapidement : le parc batterie est connecté et le mode Battery Life est actif.
Si la lumière jaune est :
- Eteinte : le champ de panneaux solaire n’envoie pas de puissance ou il est connecté en polarité inversée
- Clignote rapidement : charge BULK : la batterie charge, son état est inférieur à 80% de charge.
- Clignote lentement : charge ABSORPTION : la batterie charge, son état est supérieur à 80% de charge
- Allumée fixe : charge FLOAT : la batterie est chargée à 100%.
Conseil : il faut idéalement atteindre l’ABSORPTION voire FLOAT une fois par jour. Au minimum une fois par semaine.
- Pour les modèles MPPT supérieur 100/20, 100/30, 100/50, 150/35, 150/45, 150/60 :
Si la LED Bulk est :
- Allumée fixe : charge BULK : la batterie charge, son état est inférieur à 80% de charge.
- Clignotement bref toutes les 3 secondes : Attention, les panneaux solaires ne chargent pas le parc batterie. Il y a plusieurs explications possibles :
- L'ensoleillement ne permet pas d'obtenir une puissance ou une tension suffisante pour démarrer la charge (cette tension doit être supérieure à 5V par rapport à la tension du stockage).
- Il y a une inversion de polarité au borne du régulateur, vous pouvez le vérifier en branchant un multimètre au borne PV de votre régulateur. Si la tension est indiquée avec un "-" devant la valeur, il s'agit effectivement d'un problème de polarité.
- Les connexions du ou des panneaux solaires ne sont pas réalisées correctement ou un câble a été sectionné.
Si la LED Absorption est :
- Allumée fixe : charge ABSORPTION : la batterie charge, son état est supérieur à 80% de charge
Si la Led Float est :
- Allumée fixe : charge FLOAT : la batterie est chargée à 100%
Si la LED Absorption et la LED Float sont allumées fixes en même temps c’est-à-dire qu’il y a une égalisation automatique.
