Au sein d'une installation solaire nous pouvons rencontrer des pertes d'énergie dues à de nombreux facteurs. Cette énergie est coûteuse et il y'a donc nécessité de minimiser les pertes dans l'installation, de la production jusqu'à la consommation. Les pertes d'énergies importantes sont dues à un mauvais câblage ( sections de câbles insuffisantes) ou une qualité de connexions insuffisante. Les câbles en cuivre présente le meilleur rapport prix/conductivité et le multibrin qui les caractérise permet d'assurer des connexions de qualité optimale et de minimiser les pertes d'énergies par chute de tension.
En principe, il faut maintenir la chute de tension entre les panneaux solaires (ou l'éolienne ) et les batteries à un niveau inférieur à 5%.
Afin d'obtenir la section de câble on utilise :
S = (3,4 x D x I) / ( dU x U )
- La chute de tension , notée "dU", exprimée en %
- La section de câble utilisée , notée "S" , exprimée en mm2
- La distance à parcourrir , notée "D", exprimée en m
- L'intensité circulant dans le câble, notée "I", exprimée en A
- La tension du courant, notée "U", exprimée en U

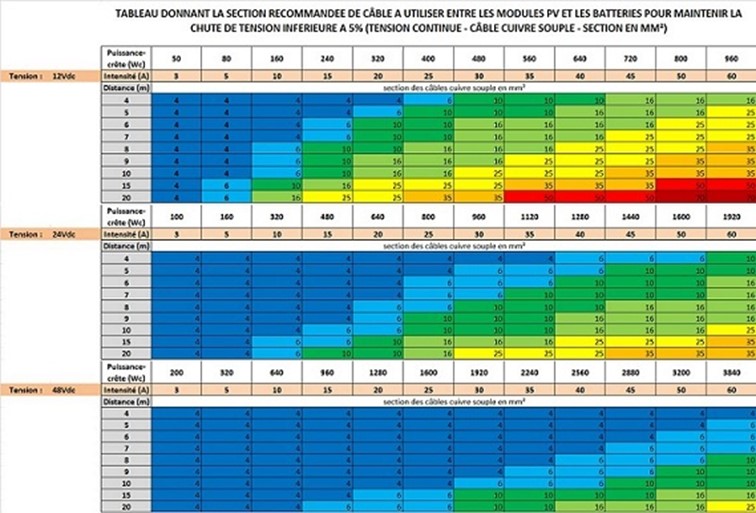

Nous pouvons donc calculer la section de câble minimale devant être respectée entre le générateur solaire et les batteries. Pour des chutes de tension données nous avons le tableau ci-dessous :
Nous remarquons à partir du tableau, que la même quantité d'énergie peut être transportée, sans augmentation de pertes, avec un câble de section inférieure moins cher, tout simplement en augmentant la tension. Pour des installations avec des puissances élevées on opte pour une tension de 24V ou 48V.
